Gracias por confiar en nosotros y adquirir tu nuevo Fabric Box 3+. Esperamos que lo disfrutes.

Antes de comenzar a disfrutar de tu Fabric Box 3+ te aconsejamos que leas el presente manual para familiarizarte con él.


Cuidado y mantenimiento

  • No expongas tu Fabric Box 3+ a humedad o altas temperaturas.

  • No uses productos de limpieza corrosivos o abrasivos.

  • No lo desmontes. Cualquier reparación debe hacerla exclusivamente personal cualificado de Energy Sistem Technology, S.A.

  • No situes tu Fabric Box 3+ al borde de una mesa o estantería para evitar caídas. El altavoz puede desplazarse cuando se está usando a volumen máximo debido a la vibración de la carcasa.

  • Apaga tu Fabric Box 3+ cuando no esté en uso y no lo dejes durante un largo periodo de tiempo con la batería completamente descargada.


Características

Características generales

  • Altavoz portátil Bluetooth® con tecnología de True Wireless Stereo (TWS).
  • Modos de reproducción: Bluetooth®, USB, microSD, entrada de audio miniJack de 3,5 mm, Radio FM.
  • Control de volumen, cambio de canción y manos libres desde el propio altavoz.

Características técnicas

Audio

  • Sistema de sonido mono 2.0.
  • Potencia: 6 W.
  • Altavoces: 2 altavoces de 45 mm de rango completo.
  • Radiadores pasivos: 1 membrana frontal.
  • Respuesta en frecuencia: 100 Hz ~ 18 KHz

Conectividad Bluetooth

  • Bluetooth versión 5.0 y clase II. Hasta 20 metros de alcance.
  • True Wireless Stereo.
  • Soporta perfiles Bluetooth HSP / HFP / A2DP /AVRCP.
  • Frecuencia de trabajo: 2.4 GHz (2402 Hz - 2480 Hz).
  • Potencia máxima de la señal: < 20 dBm
  • Función manos libres. Sensibilidad micrófono: -42 dB.

Entráda analógica

  • Entrada de audio con conector miniJack de 3.5 mm.

Reproducción USB/microSD

  • Decodificador USB/microSD: reproduce archivos MP3 / WAV desde memorias externas de hasta 64 GB de capacidad en formato FAT / FAT32.

Radio FM

  • Rango de frecuencia (FM): 87,5 ~ 108MHz.
  • Función auto búsqueda.

Batería interna recargable

  • Capacidad: 1200 mAh.
  • Tipo: polímero de litio.
  • Autonomía a volumen medio: 9 horas *
  • Tiempo de carga: 3 horas.
  • Conector al dispositivo microUSB 5 V.
  • Longitud del cable de carga incluido: 50 cm.

*Este dato es aproximado. La autonomía depende del volumen seleccionado y del tipo de música reproducida.

Contenido del producto

  • Fabric Box 3+.
  • Cable de carga.

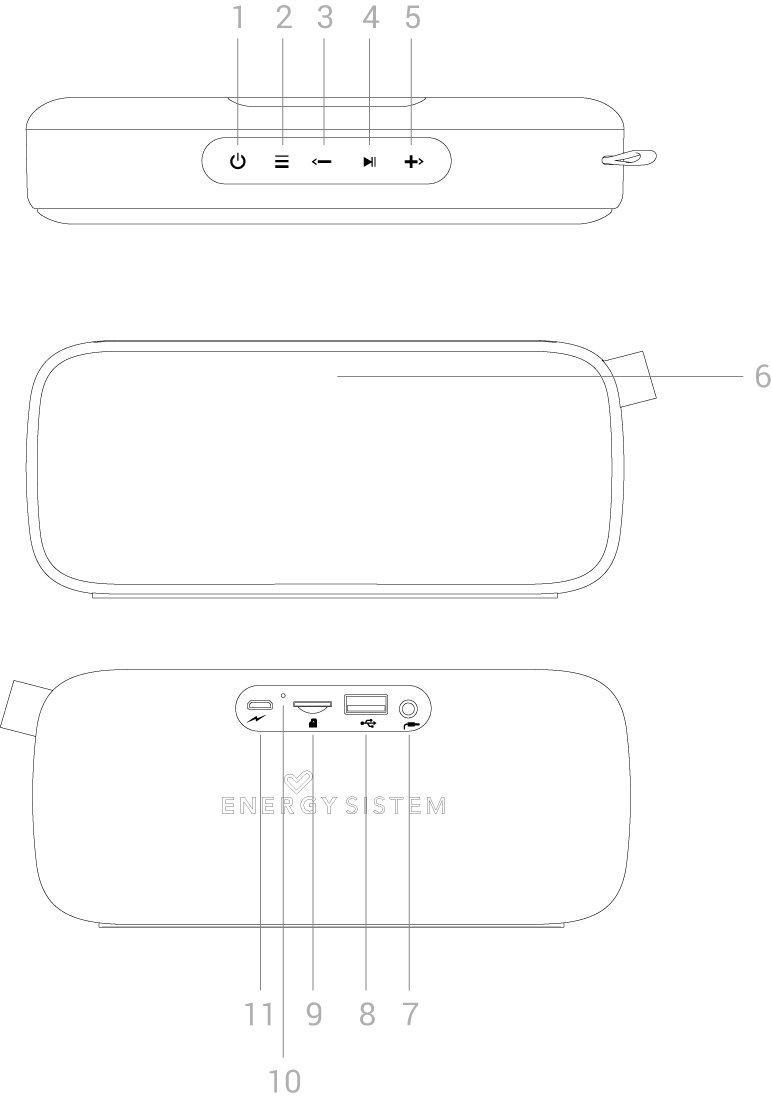

Presentación general
1. Encendido / Apagado
2. Cambio de función
3. Volumen - / Retroceso
4. Inicio / Pausa / Control de llamada / TWS
5. Volumen + / Avance
6. Indicador de función
7. Conexión de entrada de audio
8. Puerto USB
9. Ranura microSD
10. Indicador de carga
11. Conexión de carga

Imagen1


Funciones Principales

Encendido y apagado del dispositivo

Para encender el dispositivo mantén pulsado el botón Encendido / Apagado (1) durante 2 segundos. Al encenderse el dispositivo, escucharás un sonido de bienvenida. Mientras el dispositivo esté encendido, el Indicador de función (6) estará iluminado.

Para apagar el dispositivo mantén pulsado 2 segundos el botón Encendido / Apagado (1). Escucharás un sonido de despedida y el Indicador de función (6) se apagará.

Nota: Puedes forzar el apagado del dispositivo presiona el botón de reinicio oculto en el interior de la Conexión de audio (7).


Control de reproducción

Puedes controlar la reproducción desde el propio altavoz con los botones Volumen + / Avance (5) o Volumen - / Retroceso (3), una pulsación corta para ajustar el volumen y una pulsación larga para cambiar de canción. Escucharás un sonido de aviso cuando alcances el volumen máximo ó mínimo.

También puedes pausar o reanudar la reproducción usando el botón Inicio / Pausa / Control de llamada / TWS (4)

Nota: Si estás usando la Conexión de entrada de audio (7) solo podrás controlar la reproducción desde tu reproductor externo.

Nota: El control de reproducción en conexión TWS se especifica en el apartado de este manual dedicado a esta función.

Carga de la batería

Cuando la carga de la batería se encuentre por debajo del 10%, una alerta acústica te avisará. Para recargarlo, conecta el extremo mini USB del cable USB (incluido) a la Conexión de carga (11), y el otro extremo USB a cualquier otro dispositivo con puerto USB con salida de 5V (PC, cargador USB de pared, de coche, etc.). El Indicador de carga (10) se iluminará en rojo y cuando la carga se complete, se apagará. El tiempo de carga es de 3 horas aproximadamente.

Recomendaciones:

  • Usa un adaptador de corriente AC/DC de 5V 2A.
  • No dejes tu Fabric Box 3+ durante un periodo largo de tiempo con la batería completamente descargada.


Conexión inalámbrica Bluetooth

Con tu altavoz Fabric Box 3+ encendido, selecciona el modo BLuetooth usando el botón Cambio de función (2). Después, mantén pulsado durante 2 segundos dicho botón hasta que el Indicador de función (6) empiece a parpadear. En ese momento, el altavoz estará listo para que lo sincronices con tu Smartphone o tablet.

Una vez localizado tu "Fabric Box 3+" en tu dispositivo, pulsa "conectar". La conexión se realizará de forma inmediata y sin necesidad de códigos. Escucharás una sonido que confirma la sincronización entre ambos dispositivos.

Puedes iniciar entonces la reproducción desde tu smartphone o tablet. El alcance de la conexión inalámbrica Bluetooth es de hasta 10 metros.

Cuando enciendas de nuevo tu Fabric Box 3+ se sincronizará de forma automática, siempre y cuando tengas la conexión Bluetooth de tu Smartphone o tablet activada.

Si deseas sincronizar otro dispositivo Bluetooth, mantén pulsado el botón Cambio de función (2) hasta que escuches una indicación acústica. De esta forma, se detendrá la sincronización actual y realizará una nueva búsqueda de dispositivos Bluetooth®.

Nota: Si tienes tu Fabric Box 3+ en modo búsqueda Bluetooth® y no lo sincronizas con ningún dispositivo, a los 5 minutos se apagará automáticamente.


Control de llamadas (función Manos Libres)

Con tu Fabric Box sincronizado con tu Smartphone podrás controlar tus llamadas desde el propio altavoz.

Al recibir una llamada, la canción que estés escuchando se detendrá y sonará el tono de llamada. Para contestar la llamada pulsa el botón Inicio / Pausa / Control de llamada / TWS (4), y para finalizarla pulsa nuevamente dicho botón. La canción se reanudará automáticamente.

También podrás rechazar la llamada manteniendo pulsado el botón Inicio / Pausa / Control de llamada / TWS (4) cuando estés recibiendo una llamada.

Nota: Cuando recibas una llamada y estés utilizando la función TWS la conversación la escucharás solo a través del altavoz conectado a tu Smartphone (canal izquerido).

True Wireless Stereo (TWS)

Esta opción te permite conectar de manera inalámbrica otro Fabric Box para duplicar la potencia y realizar un sistema estéreo separando los canales izquierdo y derecho.

Para ello, enciende tus dos Fabric Box, y mantén presionado el botón Inicio/Pausa/Llamada/TWS (4) en uno de ellos. Tras unos segundos, escucharás un sonido de confirmación indicando que ambas unidades se han sincronizado. Por último, activa entonces la opción Bluetooth de tu dispositivo reproductor y conecta tu "Fabric Box".

A partir de entonces puedes iniciar la reproducción vía Bluetooth y ambas unidades sonarán al unísono, un altavoz reproducirá el canal izquierdo (L) y el otro el canal derecho (R).

Si deseas desconectar esta función, vuelve a mantener pulsado el botón Inicio / Pausa / Control de llamada / TWS (4) en cualquiera de las dos unidades y ambos altavoces se desincronizarán.

Reproduciendo en modo TWS, podrás cambiar de canción y modificar el volumen desde cualquiera de los dos altavoces. El volumen seleccionado es común a ambos altavoces, es decir, al subir el volumen en uno de los dos estarás subiendo el volumen de ambos dispositivos a la vez.

Nota: Esta función solo está disponible en modo Bluetooth. En el resto de modos de reproducción (USB, microSD, radio FM o entrada de línea) no es posible realizar una conexión TWS.


Entrada de audio auxiliar

Además tu Fabric Box cuenta con una Conexión de entrada de audio (7) miniJack para conectar dispositivos externos usando un cable de audio.

Nota: En este modo de uso no es posible controlar la reproducción desde el propio altavoz, siendo necesario hacerlo desde el reproductor externo conectado.

Radio FM

Para usar la función radio FM, en primer lugar es necesario realizar una sintonización de las emisoras disponibles que quedará almacenada en la memoria del altavoz. No será necesario repetir esta búsqueda a menos que se cambie de localización, o se modifique la frecuencia de la emisora deseada.

Para realizar dicha sintonización de emisoras de radio pulsa el botón Cambio de función (2) hasta llegar al modo radio FM. Mantén pulsado el botón Cambio de función (2) durante 2 segundos. El indicador de función (6) parpadeará rápidamente mientras se esté realizando la búsqueda de canales de radio, cuando finalice el proceso el LED se parpadeará lentamente. Este proceso puede tardar unos minutos. Una vez finalizada la búsqueda, usa los botones Volumen + / Avance (5) o Volumen - / Retroceso (3) manteniendolos pulsados para seleccionar la emisora deseada de entre todas las almacenadas.

Si cambias el altavoz de ubicación, realiza una nueva sintonización para conseguir un correcta recepción de ondas de radio.

Tu Fabric Box recordará la última emisora seleccionada cuando lo apagues y vuelvas a encenderlo.


Nota: Puedes conectar el cable de carga (incluido) a modo de antena externa para mejorar la recepción de la señal de radio. Para ello, conecta dicho cable a la Conexión de carga (11) y dejarlo suelto por el otro extremo. Vuelve a realizar el proceso de sintonización descrito anteriormente.

Nota: El proceso de carga de la batería puede interferir en la recepción de las señales de radio, dependiendo del tipo de adaptador de corriente AC/DC usado.

Lector de memorias microSD / USB

Reproduce archivos en formato .mp3 y .wav desde una memoria microSD de hasta 64 GB de capacidad. Una vez insertada la memoria microSD, el Indicador de función (2) empezará a parpadear, señalando de esta manera que está leyendo la memoria y tras unos segundos comenzará la reproducción de manera automática.

Si apagas el altavoz o extraes la memoria, se almacenará el instante de reproducción en la memoria interna del dispositivo. Cuando vuelvas a conectar la misma memoria, continuará la reproducción por la última canción que escuchaste.

Mantén pulsados los botones Volumen + / Avance (5) y Volumen - / Retroceso (3). Para avanzar y retroceder en una canción.

Puedes activar el modo de reproducción aleatorio manteniendo pulsado durante 3 segundos el botón Inicio/Pausa/ Llamada/TWS (4). Escucharás un sonido que indica su activación. Cuando apagues el altavoz, el modo aleatorio se desactivará automáticamente.

Las carpetas y archivos contenidos en la raíz de las memorias externas se leen en orden cronológico de escritura y las canciones contenidas en las carpetas se leen por orden alfabético.

A continuación se muestra un diagrama del orden de lectura:

Esquema


Autonomía

La autonomía de tu Fabric Box 3+ puede variar según el nivel de volumen seleccionado y el tipo de música reproducida. Para orientarte acerca de la duración de la batería puedes consultar la siguiente tabla comparativa con tiempos aproximados:
VOLUMEN BAJO 20% VOLUMEN MEDIO 50% VOLUMEN ALTO 70% VOLUMEN MÁXIMO 100%
11 horas 9 horas 5 horas 2 horas


Reset

Puedes forzar el apagado del dispositivo presionando el botón de reinicio oculto en el interior del conector de Conexión de entrada de audio (7).

Nota: Evita utilizar elementos metálicos cuando realices el reset.


Garantía

Puedes consultar las condiciones de garantía aquí:
https://www.energysistem.com/condiciones-de-garantia


Declaración de conformidad

Nombre del declarante: Energy Sistem Technology, S.A. - CIF: A53107488
Dirección: C/ Calpe, 1 - 03509 Finestrat, Alicante (España)
Tel.: +34 902 388 388/ + 34 966 813 257

Declaramos bajo nuestra exclusiva responsabilidad la conformidad del producto.

Descripción: Altavoz portátil inalámbrico.
Marca: Energy Sistem.
Modelo: Fabric Box 3+
Fabricante: Energy Sistem Technology, S.A.
País de fabricación: China.

Al que se refiere esta declaración, con las normas u otros documentos normativos

EN 62368-1:2014+A11:2017
EN 62479:2010
ETSI EN 301 489-1 V2.2.3 (2019-11)
ETSI EN 301 489-17 V3.2.3
ETSI EN 301 489-52 V1.1.0 (2016-11)
ETSI EN 300 328 V2.2.2 (2019-07)
ETSI EN 303 345 V1.1.7 (2017-03)

de acuerdo con las disposiciones de la Directiva 2014/53/EU del Parlamento Europeo y del Consejo de 16 de Abril de 2014, traspuesta a la legislación española mediante el Real Decreto 188/2016, de 6 de Mayo de 2016.

Finestrat, 1 Diciembre 2020

Imagen1
Miguel Ángel Aragüez García
Innovation and Technology Director
