  • Gracias por confiar en nosotros y adquirir tu nuevo Urban Box 7 BassTube. Esperamos que lo disfrutes.

  • Antes de comenzar a disfrutar de tu Urban Box 7 BassTube te aconsejamos que leas el presente manual para familiarizarte con él.


Cuidado y mantenimiento

  • Este producto es resistente a salpicaduras de agua, no es sumergible. Cierra correctamente la tapa de los conectores cuando esté expuesto a humedad.

  • No expongas tu Urban Box 7 BassTube a altas temperaturas.

  • No uses productos de limpieza corrosivos o abrasivos.

  • No lo desmontes. Cualquier reparación debe hacerla exclusivamente personal cualificado de Energy Sistem Technology, S.A.

  • No situes tu Urban Box 7 BassTube al borde de una mesa o estantería para evitar caídas.

  • Apaga tu Urban Box 7 BassTube cuando no esté en uso y no lo dejes durante un largo periodo de tiempo con la batería completamente descargada.


Características

Altavoz Bluetooth portátil con tecnología True Wireless Stereo y sonido 360º. Resistente a salpicaduras de agua y golpes, además reproduce tu música a través de su reproductor microSD y entrada de audio auxiliar.

Características técnicas

Audio

  • Sistema: 2.0.
  • Potencia: 30 W.
  • Altavoces: 2 de rango completo de 48 mm.
  • Radiador de graves: doble membrana.
  • Respuesta en frecuencia: 60 Hz ~ 18 KHz.
  • THD < 1%
  • Relación Señal / Ruido: > 80 dB.

Conectividad Bluetooth

  • Bluetooth v4.2, clase II. Hasta 10 metros de alcance.
  • Soporta perfilles Bluetooth HSP / HFP / A2DP /AVRCP.
  • Frecuencia de trabajo: 2.4 GHz (2402 - 2480 GHz).
  • Potencia de emisión máxima: < 20 dBm.
  • Función manos libres. Sensibilidad del micrófono: -38 dB.
  • True Wireless Stereo.

Entráda analógica

  • Entrada de audio con conector miniJack de 3.5 mm.

Reproducción USB/microSD

  • Decodificador USB/microSD: reproduce archivos MP3 / WAV desde memorias externas de hasta 128 GB de capacidad en formato FAT / FAT32.

Batería interna recargable

  • Capacidad: 2000 mAh.
  • Tipo: polímero de litio.
  • Autonomía a volumen medio: hasta 6 horas. *
  • Conector de carga: microUSB.
  • Tiempo de carga: 3 horas.

*Este dato es aproximado. La autonomía depende del volumen seleccionado y del tipo de música reproducida.

Contenido del producto

  • Urban Box 7 BassTube.
  • Cable de audio.
  • Cable de carga.
  • Bolsa de transporte.

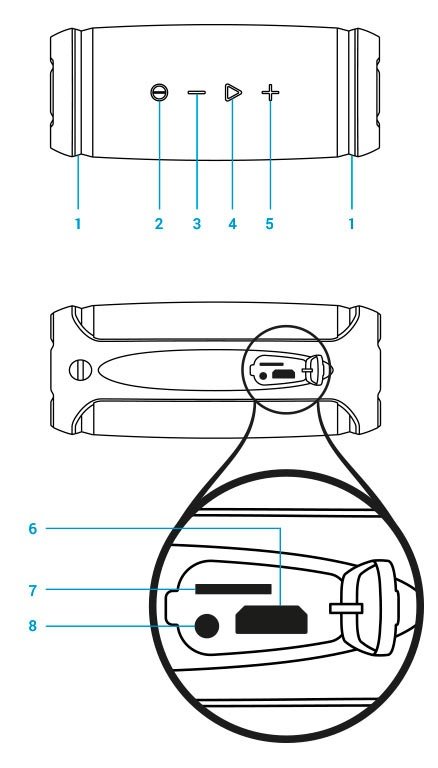

Presentación general
1. Indicador de función y carga
2. Encendido / Apagado / Cambio de función / TWS
3. Volumen - / Retroceso
4. Inicio / Pausa / Control de llamada
5. Volumen + / Avance
6. Conexión de carga
7. Ranura microSD
8. Conexión auxiliar de audio

Imagen1


Encendido y apagado del dispositivo

Para encender el dispositivo mantén pulsado el botón Encendido / Apagado (2) durante 2 segundos. Al encenderse el dispositivo, escucharás un sonido de bienvenida. Mientras el dispositivo esté encendido, el Indicador de función (1) estará iluminado.

Para apagar el dispositivo mantén pulsado 2 segundos el botón Encendido / Apagado (2). Escucharás un sonido de despedida y el Indicador de función (1) se apagará.


Indicadores


Imagen1 Intermitente: Búsqueda Bluetooth.
Imagen1 Fijo: Bluetooth emparejado.
Imagen1 Intermitente: Búsqueda TWS / leyendo microSD.
Imagen1 Fijo: Entrada auxiliar de audio.
Imagen1 Intermitente: Batería baja.
Imagen1 Fijo: Cargando batería.


Control de reproducción

Puedes controlar la reproducción desde el propio altavoz con los botones Volumen + / Avance (5) o Volumen - / Retroceso (3), una pulsación corta para ajustar el volumen y una pulsación larga para cambiar de canción. Escucharás un sonido de aviso cuando alcances el volumen máximo o mínimo.

También puedes pausar o reanudar la reproducción usando el botón Inicio / Pausa / Control de llamada / TWS (4)

Nota: Si estás usando la Conexión auxiliar de audio (8) solo podrás controlar la reproducción desde tu reproductor externo.

Nota: El control de reproducción en conexión TWS se especifica en el apartado de este manual dedicado a esta función.

Carga de la batería

Cuando la carga de la batería se encuentre por debajo del 10%, una alerta acústica te avisará y el Indicador de función (1) empezará a parpadear en rojo. Para recargarla, conecta el extremo mini USB del cable USB (incluido) a la Conexión de carga (6), y el otro extremo USB a cualquier otro dispositivo con puerto USB con salida de 5V (PC, cargador USB de pared, de coche, etc.). El Indicador de carga (1) se mantendrá iluminado en rojo y cuando la carga se complete, se apagará. El tiempo de carga es de 3 horas aproximadamente.

Recomendaciones:

  • Usa un adaptador de corriente AC/DC de 5V 2A.
  • No dejes tu Urban Box 7 BassTube durante un periodo largo de tiempo con la batería completamente descargada.


Bluetooth

Enciende tu Urban Box 7 BassTube y automaticamente comenzará la búsqueda bluetooth. El indicador de función y carga (1) parpadeará en color azul.

Una vez localizado tu "Urban Box 7" en tu dispositivo, pulsa "conectar". La conexión se realizará de forma inmediata y sin necesidad de códigos. Escucharás una sonido que confirma la sincronización entre ambos dispositivos.

Puedes iniciar entonces la reproducción desde tu Smartphone o tablet. El alcance de la conexión inalámbrica Bluetooth es de hasta 10 metros.

Cuando enciendas de nuevo tu Urban Box 7 BassTube se sincronizará de forma automática, siempre y cuando tengas la conexión Bluetooth de tu Smartphone o tablet activada.

Si deseas desconectar tu dispositivo reproductor e iniciar otra búsqueda, puedes hacerlo manteniendo pulsados al mismo tiempo los botones Volumen - / Retroceso (3) y Volumen + / Avance (5).

Nota: Si tienes tu Urban Box 7 BassTube en modo búsqueda Bluetooth® y no lo sincronizas con ningún dispositivo, a los 5 minutos se apagará automáticamente.


Control de llamadas (función manos libres)

Con tu Urban Box 7 BassTube sincronizado con tu Smartphone podrás controlar tus llamadas desde el propio altavoz.

Al recibir una llamada, la canción que estés escuchando se detendrá y sonará el tono de llamada. Para contestar la llamada pulsa el botón Inicio / Pausa / Control de llamada / TWS (4), y para finalizarla pulsa nuevamente dicho botón. La canción se reanudará automáticamente.

También podrás rechazar la llamada manteniendo pulsado el botón Inicio / Pausa / Control de llamada / TWS (4) cuando estés recibiendo la llamada.

Nota: Cuando recibas una llamada y estés utilizando la función TWS la conversación la escucharás solo a través del altavoz maestro conectado a tu Smartphone (canal izquerido).

True Wireless Stereo (TWS)

Esta opción te permite conectar de manera inalámbrica otro Urban Box 7 BassTube para duplicar la potencia y realizar un sistema estéreo separando los canales izquierdo y derecho.

Para ello, enciende tus dos Urban Box 7 BassTube y haz doble pulsación en el botón Encendido / Apagado / Cambio de función / TWS (2) en uno de los dos altavoces. Después de unos segundos se sincronizarán entre ellos, escucharás un sonido indicándolo.

Conecta mediante Bluetooth tu Smartphone al altavoz maestro accediendo a los ajustes de tu Smartphone y seleccionando "Urban Box 7".

A partir de entonces puedes iniciar la reproducción vía Bluetooth y ambas unidades sonarán al unísono.

Si deseas desconectar esta función, puedes hacerlo manteniendo pulsados al mismo tiempo los botones Volumen ? / Retroceso (3) y Volumen + / Avance (5) en uno de los dos altavoces y ambas unidades se desincronizarán.

Reproduciendo en modo TWS podrás cambiar de canción y modificar el volumen desde cualquiera de los dos altavoces. El volumen seleccionado es común a ambos altavoces, es decir, al subir el volumen en uno de los dos estarás subiendo el volumen de ambos dispositivos a la vez.

Nota: Esta función solo está disponible en modo Bluetooth. En el resto de modos de reproducción (microSD o entrada de línea) no es posible realizar una conexión TWS.

Entrada de audio auxiliar

Además este dispositivo cuenta con una Conexión auxiliar de audio (8) miniJack para conectar dispositivos externos usando el cable de audio incluido.

Nota: En este modo de uso no es posible controlar la reproducción desde el propio altavoz, siendo necesario hacerlo desde el reproductor externo conectado.

Lector de memorias microSD

Reproduce archivos en formato .mp3 y .wav desde una memoria microSD de hasta 128 GB de capacidad. Una vez insertada la memoria microSD, el Indicador de función (1) empezará a parpadear en color verde, señalando de esta manera que está leyendo la memoria y tras unos segundos comenzará la reproducción de manera automática.

Si apagas el altavoz o extraes la memoria, se almacenará el instante de reproducción en la memoria interna del dispositivo. Cuando vuelvas a conectar la misma memoria, continuará la reproducción por la última canción que escuchaste.

Mantén pulsados los botones Volumen + / Avance (5) y Volumen - / Retroceso (3). Para avanzar y retroceder en una canción.

Puedes también avanzar a la siguiente carpeta de la memoria manteniendo pulsado el botón Inicio / Pausa (4).

Las carpetas y archivos contenidos en la raíz de las memorias externas microSD se leen en orden cronológico de escritura y las canciones contenidas en las carpetas se leen por orden alfabético.

A continuación se muestra un diagrama del orden de lectura:

Esquema


Autonomía

La autonomía de tu Urban Box 7 BassTube puede variar según el nivel de volumen seleccionado y el tipo de música reproducida. Para orientarte acerca de la duración de la batería puedes consultar la siguiente tabla comparativa con tiempos aproximados:
VOLUMEN BAJO 20% VOLUMEN MEDIO 50% VOLUMEN ALTO 70% VOLUMEN MÁXIMO 100%
10 horas 6 horas 5 horas 4 horas


Reset

Puedes forzar el apagado del dispositivo presionando el botón de reinicio oculto en el interior del conector de la Conexión auxiliar de audio (8).

Nota: Evita utilizar elementos metálicos cuando realices el reset.




Garantía

Puedes consultar las condiciones de garantía aquí:
https://www.energysistem.com/condiciones-de-garantia


Declaración de conformidad

Nombre del declarante: Energy Sistem Technology, S.A.
Dirección: C/ Calpe, 1 - 03509 Finestrat, Alicante (España)
Tel.: +34 966 83 03 24
CIF: A53107488

Declaramos bajo nuestra exclusiva responsabilidad la conformidad del producto.

Descripción: Altavoz portátil inalámbrico.
Marca: Energy Sistem.
Modelo: Urban Box 7 BassTube.
Fabricante: Energy Sistem Technology, S.A.
País de fabricación: China.

Al que se refiere esta declaración, con las normas u otros documentos normativos

EN 62479:2010
EN 62368-1:2014+A11:2017
EN 301 489-1 V2.2.0
EN 301 489-17 V3.2.0
EN 300 328 V2.1.1

de acuerdo con las disposiciones de la Directiva 2014/53/EU del Parlamento Europeo y del Consejo de 16 de Abril de 2014, traspuesta a la legislación española mediante el Real Decreto 188/2016, de 6 de Mayo de 2016.

Finestrat, 01 de Mayo 2021.

Imagen1
Miguel Ángel Aragüez García
Innovation and Technology Director
