Introducción

• Gracias por confiar en nosotros y adquirir tu nuevo Urban Box 5+. Esperamos que lo disfrutes.

Cuidado y mantenimiento

• No expongas tu Urban Box 5+ a golpes, polvo, humedad o altas temperaturas.
• No uses productos de limpieza corrosivos o abrasivos.
• No lo desmontes. Cualquier reparación debe hacerla exclusivamente personal cualificado de Energy Sistem Technology, S.A.
• Asegúrate de mantener tu Urban Box 5+ apagado cuando no esté en uso y no lo dejes durante un largo periodo de tiempo con la batería completamente descargada.

Características

Características generales

• Diviértete con el altavoz que junta música, estilo y funcionalidad; Bluetooth 5.0, TWS, reproductor MP3 y radio FM.
• La tecnología True Wireless Stereo te permitirá sincronizar dos altavoces para duplicar el sonido.
• Cubierto de tela resistente a salpicaduras y en los colores que te hacen vibrar.
• Contesta tus llamadas con total libertad gracias a su función manos libres.
• 20 W de potencia.
• Reproduce archivos MP3 desde tarjetas microSD y memorias USB con capacidad de hasta 64 GB.
• Disfrútalo desde el amanecer hasta el anochecer con sus 10 horas de autonomía.

Especificaciones técnicas

Audio

• Sistema: 2.0
• Potencia: 20 W
• Altavoces: 2 de rango completo de 2,25 pulgadas.
• Radiador de graves: doble membrana
• Respuesta en frecuencia: 80 Hz ~ 18 kHz
• Relación Señal / Ruido: > 60 dB

Conectividad inalámbrica

• Bluetooth v5.0, clase II. Hasta 20 metros de alcance.
• Soporta perfiles Bluetooth HSP / HFP / A2DP / AVRCP
• Frecuencia de trabajo: 2,4 GHz (2,402 ~ 2,480 GHz).
• Potencia de emisión máxima: < 20 dBm
• Función manos libres. Sensibilidad del micrófono: -42 dB
• Tecnología TWS (True Wireless Stereo)

TWS compatible con

• Urban Box 5+

Entrada de audio

• Entrada de audio auxiliar mini jack estéreo de 3,5 mm

Radio FM

• Frecuencia de trabajo: 87,5 ~ 108 MHz
• Función de búsqueda automática de emisoras

Reproducción microSD y USB

• Decodificador microSD y USB: reproduce archivos MP3 y WAV desde memorias externas de hasta 64 GB de capacidad en formato FAT / FAT32.

Batería

• Capacidad: 3000 mAh
• Tipo: polímero de litio
• Autonomía: 10 horas*
• Conector de carga: USB tipo C
• Tiempo de carga: 2 horas

Nota: *La autonomía varía según el nivel de volumen seleccionado y el tipo de música reproducida.

Contenido del producto

• Urban Box 5+
• Cable USB Tipo-C
• Guía rápida
• Bolsa de transporte
• Cinta para colgar

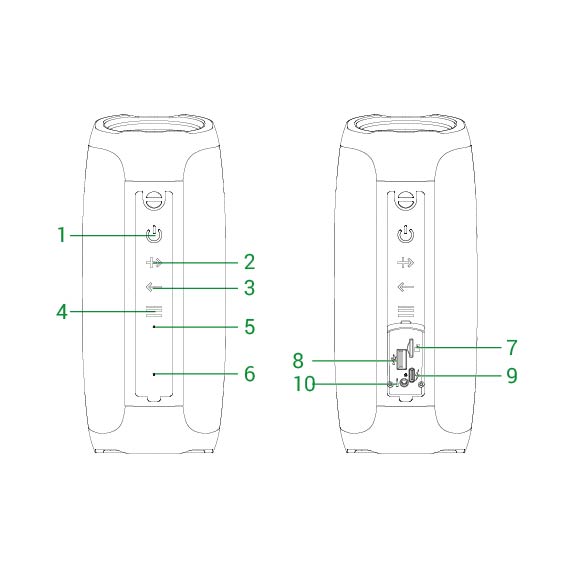

Presentación general

1. Encendido/Apagado/Reproducción/Pausa/Llamada
2. Vol+/Avance
3. Vol-/Retroceso
4. Modo de reproducción/Asistente de voz
5. Micrófono
6. Indicador LED
7. Ranura para tarjetas microSD
8. Puerto USB
9. Conector de carga tipo C
10. Entrada audio auxiliar

Funciones Principales

Encendido y apagado

Para encender tu Urban Box 5+, mantén pulsado durante 2 segundos el botón Encendido/Apagado/Reproducción/Pausa/Llamada (1). Oirás un sonido de bienvenida y además, se encenderá el Indicador LED (6) en azul.

Para apagar el dispositivo, mantén pulsado de nuevo el botón Encendido/Apagado/Reproducción/Pausa/Llamada (1) durante 2 segundos. Oirás un sonido de despedida y el Indicador LED (6) se apagará.

Nota: Puedes forzar el apagado del dispositivo. Para ello, presiona el botón de reinicio oculto en el interior de la Entrada audio auxiliar (10).

Modos de reproducción

Una vez encendido tu Urban Box 5+, puedes elegir el modo de reproducción que prefieras. Pulsa el botón Modo de reproducción/Asistente de voz (4) sucesivamente hasta elegir el modo deseado. La secuencia de modos de reproducción seguirá en bucle en el orden siguiente:

Bluetooth --> MicroSD --> USB --> Audio in

Para cada modo de reproducción escucharás la palabra identificativa.

Control de reproducción

Una vez elegido el modo de reproducción de tu música, puedes controlar la reproducción desde el propio Urban Box 5+.

Pulsa el botón Encendido/Apagado/Reproducción/Pausa/Llamada (1) para reproducir o pausar tu canción preferida.

Pulsa el botón Vol+/Avance (2) o Vol-/Retroceso (3) para disfrutar de la reproducción de tu música al nivel de potencia que desees. Escucharás un sonido de aviso cuando alcances el volumen máximo.

Mantén pulsado 2 segundos el botón Vol+/Avance (2) o Vol-/Retroceso (3) para avanzar o retroceder de canción respectivamente.

Si conectas una memora externa USB o tarjeta microSD, podrás cambiar de contenido de carpeta pulsando dos veces seguidas el botón Modo de reproducción/Asistente de voz (4). Si prefieres seguir un orden aleatorio, mantén pulsado dicho botón durante 2 segundos. Escucharás un aviso acústico de activación/desactivación del modo aleatorio.

Nota: Si estás usando la Entrada audio auxiliar (10) solo podrás controlar la reproducción desde tu reproductor externo.

Bluetooth (BT)

Para sincronizar un dispositivo Bluetooth, pulsa el botón Modo de reproducción/Asistente de voz (4) y selecciona el modo Bluetooth. Observarás parpadear en azul el Indicador LED (6) y escucharás un sonido de confirmación en modo búsqueda.

En ese momento, accede a los ajustes de Bluetooth de tu dispositivo y busca tu Urban Box 5+ entre los dispositivos detectados. Una vez seleccionado, la conexión se realizará de forma inmediata y escucharás un sonido de confirmación.

Cuando enciendas de nuevo tu Urban Box 5+, se sincronizará de forma automática, siempre y cuando tengas la conexión Bluetooth de tu dispositivo activada.

Si tu Urban Box 5+ no se vincula con ningún dispositivo durante 5 minutos, el altavoz se apagará automáticamente.

El alcance de la conexión inalámbrica Bluetooth es de hasta 20 metros.

True Wireless Stereo (TWS)

Esta tecnología te permite conectar de manera inalámbrica con una distancia máxima de 20 metros otro Urban Box 5+ para aumentar la potencia y crear un sistema estéreo separando los canales izquierdo y derecho.

Para ello, conecta primero uno de los dos altavoces a tu Smarphone mediante Bluetooth. A continuación, enciende tu otro altavoz y selecciona modo Bluetooth.

Mantén pulsado durante 2 segundos el botón Modo de reproducción (4) en ambos altavoces. Espera unos segundos y escucharás un sonido de confirmación indicando que ambos altavoces se han sincronizado.

Ambas unidades sonarán al unísono, un altavoz reproducirá el canal izquierdo (L) y el otro el canal derecho (R).

La próxima vez que enciendas tus altavoces en modo Bluetooth, se conectarán entre ellos automáticamente.

Para desactivar la función True Wireless Stereo, mantén pulsado durante dos segundos el botón Modo de reproducción (4) en cualquiera de los dos Urban Box 5+. Escucharás un sonido de confirmación y se desvincularán.

Reproduciendo en modo TWS, podrás cambiar de canción y modificar el volumen desde cualquiera de los dos altavoces. El volumen seleccionado es común a ambos altavoces, es decir, al subir el volumen en uno de los dos estarás subiendo el volumen de ambos dispositivos a la vez.

Nota: Esta función solo está disponible en modo Bluetooth. En el resto de modos de reproducción (USB, microSD o entrada auxiliar) no es posible realizar una conexión TWS.

Memoria externa (USB/MicroSD)

Tu Urban Box 5+ reproduce archivos ".mp3" o ".wav" en formato FAT/FAT32 desde una memoria USB o tarjeta microSD de hasta 64 GB de capacidad. Inserta la tarjeta microSD o la memoria USB en la Ranura para tarjetas microSD (7) o en el Puerto USB (8) respectivamente. El dispositivo automáticamente leerá la memoria y tras unos segundos empezará la reproducción del contenido.

Si apagas tu Urban Box 5+ o cambias de modo de reproducción, se almacenará el instante de reproducción en la memoria interna del dispositivo, de manera que siempre continuará la reproducción por la última canción que escuchaste.

Pulsa el botón Encendido/Apagado/Reproducción/Pausa/Llamada (1) para reproducir o pausar tu canción preferida.

Pulsa el botón Vol+/Avance (2) o Vol-/Retroceso (3) para disfrutar de la reproducción de tu música al nivel de potencia que desees. Escucharás un sonido de aviso cuando alcances el volumen máximo.

Avanza o retrocede de canción manteniendo pulsado durante 2 segundos el botón Vol+/Avance (2) o Vol-/Retroceso (3) respectivamente.

Cambia de contenido de carpeta pulsando dos veces seguidas el botón Modo de reproducción/Asistente de voz (4).

Activa o desactiva el modo de reproducción aleatoria pulsando durante 2 segundos el botón Modo de reproducción/Asistente de voz (4). Escucharás un aviso acústico de activación/desactivación.

Las carpetas y archivos contenidos en la raíz de las memorias externas USB y microSD se leen en orden cronológico de escritura y las canciones contenidas en las carpetas se leen por orden alfabético.

A continuación se muestra un diagrama del orden de lectura:

Radio FM

Para usar la función radio FM, en primer lugar, es necesario realizar una sintonización de las emisoras disponibles que quedará almacenada en la memoria del altavoz. No será necesario repetir esta búsqueda a menos que se cambie de localización, o se modifique la frecuencia de la emisora deseada.

Para realizar dicha sintonización de emisoras de radio pulsa el botón Modo de reproducción/Asistente de voz (4) hasta llegar al modo radio FM. Mantén pulsado el botón Modo de reproducción/Asistente de voz (4) durante 2 segundos para realizar la sintonización automática. Este proceso puede tardar unos minutos.

Una vez finalizada la búsqueda, mantén pulsado durante 2 segundos el botón Vol+/Avance (2) o Vol-/Retroceso (3) para seleccionar la emisora deseada de entre todas las almacenadas. Pulsa dichos botones para subir o bajar el volumen.

Pulsa el botón Encendido/Apagado/Reproducción/Pausa/Llamada (1) para silenciar la radio. Vuelve a pulsar dicho botón para restablecer el sonido.

Si cambias el altavoz de ubicación, realiza una nueva sintonización para conseguir una correcta recepción de ondas de radio.

Tu Urban Box 5+ recordará la última emisora seleccionada cuando lo apagues y vuelvas a encender.

Nota: El proceso de carga de la batería puede interferir en la recepción de las señales de radio, dependiendo del tipo de adaptador de corriente AC/DC usado.

Entrada de audio auxiliar

Además tu Urban Box 5+ cuenta con una Entrada audio auxiliar (10) para conectar dispositivos externos usando un cable de audio mini jack 3,5 mm.

Nota:
-En este modo de uso no es posible controlar la reproducción desde el propio altavoz, siendo necesario hacerlo desde el reproductor externo conectado.
-El volumen máximo depende directamente de la potencia de la señal suministrada por el dispositivo emisor.

Control de llamadas (función Manos Libres)

Una vez sincronizado tu Urban Box 5+ con tu smartphone podrás controlar tus llamadas desde el propio altavoz.

Al recibir una llamada, la canción que estés escuchando se detendrá y sonará el tono de llamada. Para contestar la llamada pulsa el botón Encendido/Apagado/Reproducción/Pausa/Llamada (1), y para finalizarla pulsa nuevamente dicho botón.

Nota: Cuando recibas una llamada y estés utilizando la función TWS, solo escucharás la conversación a través del altavoz conectado a tu Smartphone.

Voice Assistant

Tu Urban Box 5+ puede activar el asistente de voz de tu smartphone. Para ello, pulsa dos veces seguidas el botón Modo de reproducción/Asistente de voz (4) que te permite activar de manera directa el asistente de tu smartphone a través de la conexión inalámbrica Bluetooth.

Esta función te permitirá hacer preguntas a tu asistente de voz y completar tareas de manera natural y sencilla.

Puedes consultar las guías de funcionamiento respectivas a Google Assistant y Siri en las respectivas páginas del fabricante.

Carga de la batería

Cuando el nivel de la batería se encuentre por debajo del 10%, una alerta acústica te avisará. Para recargar, conecta el extremo USB tipo C del cable USB (incluido) al Conector de carga tipo C (9), y el otro extremo USB a cualquier otro dispositivo con puerto USB con salida de 5V (PC, cargador USB de pared, de coche, etc.). El LED ubicado en el Conector de carga tipo C (9) se iluminará en rojo y cuando la carga se complete, se apagará.

La autonomía del altavoz es de 10 horas aproximadamente. Este valor depende del nivel de volumen seleccionado y del tipo de música reproducida.

El tiempo de carga es de 2 horas aproximadamente.

Recomendaciones:

• Usa un adaptador de corriente AC/DC de 5 V 2 A.
• No dejes tu Urban Box 5+ durante un periodo largo de tiempo con la batería completamente descargada.

Reset

Puedes forzar el apagado del dispositivo presionando el botón de reinicio oculto en el interior del conector de la Entrada audio auxiliar (10).

Nota: Evita utilizar elementos metálicos cuando realices el reset.

Actualizaciones de firmware

Descarga la última versión disponible aquí

Garantía

Puedes consultar las condiciones de garantía aquí:
https://www.energysistem.com/condiciones-de-garantia

Declaración de conformidad

Nombre del declarante: Energy Sistem Technology, S.A.
Dirección: C/ Calpe, 1 - 03509 Finestrat, Alicante (España)
Tel.: + 34 966 830 324
CIF: A53107488

Declaramos bajo nuestra exclusiva responsabilidad la conformidad del producto:

Descripción: altavoz Bluetooth
Marca: Energy Sistem
Modelo: Urban box 5+
Fabricante: Energy Sistem Technology, S.A.
País de fabricación: China

al que se refiere esta declaración, con las normas u otros documentos normativos:

EN 62368-1:2014+A11:2017
EN 62479:2010
ETSI EN 301 489-1 V2.2.3 (2019-11)
ETSI EN301 489-17 V3.2.3 (2020-07)
ETSI EN 301 489-52 V1.1.0 (2016-11)
ETSI EN 300 328 V2.2.2 (2019-07)
ETSI EN 303 345 V1.1.7 (2017-03)

de acuerdo con las disposiciones de la Directiva 2014/53/EU del Parlamento Europeo y del Consejo de 16 de Abril de 2014, traspuesta a la legislación española mediante el Real Decreto 188/2016, de 6 de Mayo de 2016.

Finestrat, 1 Septiembre 2020

Miguel Ángel Aragüez García
Innovation and Technology Director
